Какое свойство лучей называется обратимостью? Ответ Падающий и отраженный лучи могут меняться местами, это свойство называется обратимостью световых лучей.
Используя рисунки 139 и 140, расскажите о принципах осуществления радиотелефонной связи.
Ответ

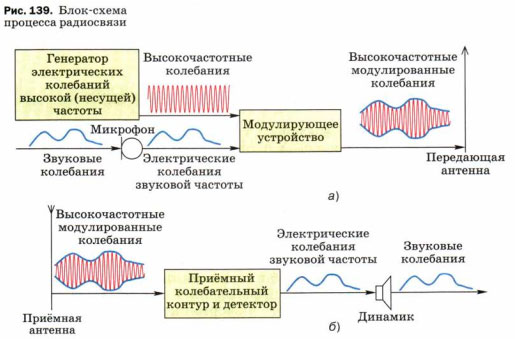

На рис. 139 а) изображена схема передающего устройства, состоящего из генератора высокочастотных колебаний, микрофона, модулирующего устройства и передающей антенны. В микрофон поступают звуковые колебания, которые преобразуются в электрические. Затем низкочастотные электрические колебания попадают в модулирующее устройство, где они модулируются с высокочастотными колебаниями. Далее сигнал попадает в передающую антенну и в ней возникает переменный ток высокой частоты. Это порождает вокруг антенны электромагнитное поле распространяющееся в пространстве.
На рис. 139 б) изображена схема радиоприемного устройства, состоящего из приемной антенны, приемного резонирующего колебательного контура, детектора и динамика. На приемную антенну поступают электромагнитные волны многих частот. Для выделения определенной частоты колебательный контур настраивается в резонанс с необходимой волной, по несущей частоте. Затем сигнал усиливается и детектируется, т.е. осуществляется процесс обратный модуляции. Полученный низкочастотные электрические колебания попадают в динамик и преобразуются в звуковые колебания.
Вопрос 3.
Используя рисунки 139 и 140, расскажите о принципах осуществления радиотелефонной связи.
В микрофон поступают звуковые колебания (речь, музыка и т. д.). Они преобразуются микрофоном в электрические колебания такой же формы, какую имеют звуковые. Из микрофона низкочастотные электрические колебания поступают в модулирующее устройство. Туда же из генератора подаются высокочастотные колебания постоянной амплитуды.
В модулирующем устройстве высокочастотные колебания модулируются с помощью электрических колебаний звуковой частоты. Такие высокочастотные модулированные колебания несут в себе информацию о форме звукового сигнала.
Под воздействием высокочастотных модулированных колебаний в передающей антенне возникает переменный ток высокой частоты. Этот ток порождает в пространстве вокруг антенны электромагнитное поле, которое распространяется в пространстве в виде электромагнитных волн и достигает антенн радиоприёмных устройств.
Принятые колебания сначала усиливают. Затем производят детектирование, т. е. процесс, обратный модуляции. Детектирование проводится в два этапа: сначала с помощью детектора из высокочастотных модулированных колебаний получают высокочастотный пульсирующий ток, а затем в динамике этот ток сглаживается и преобразуется в колебания звуковых частот.
Другие задания §46
Рассмотрим вариант решения задания из учебника Перышкин 9 класс, Дрофа:
Что называется радиосвязью? Приведите 2—3 примера использования линий радиосвязи. Используя рисунки 139 и 140, расскажите о принципах осуществления радиотелефонной связи. Частота каких колебаний называется несущей? B чём заключается процесс амплитудной модуляции электрических колебаний? Почему в радиосвязи не используются электромагнитные волны звуковых частот? B чём заключается процесс детектирования колебаний?
• Вопрос 1
Передача и прием информации посредством электромагнитных волн называется радиосвязью.
• Вопрос 2
Радиотелефонная связь, передача телеграмм, передача факсов.
• Вопрос 3
В микрофон поступают звуковые колебания. Микрофон преобразует их в электромагнитные колебания звуковой частоты. Эти колебания поступают в модулирующее устройство, где низкочастотная звуковая информация накладывается на высокочастотные колебания, которые генерируются генератором высокой частоты. Результирующие колебания поступают на передающую антенну. Антенна излучает эти колебания в виде электромагнитных волн высокой частоты. Электромагнитные волны попадают на приемную антенну, оттуда на приемный колебательный контур и детектор, который пропускает ток только в одном направлении, тем самым выделяя низкую частоту. Полученные колебания поступают на динамик, который электромагнитные колебания преобразует в звуковые колебания.
• Вопрос 4
Несущей называется частота высокочастотных колебаний.
• Вопрос 5
Процесс изменения амплитуды высокочастотных колебаний с частотой звукового сигнала, называется амплитудной модуляцией.
• Вопрос 6
Потому что звуковая частота соответствует колебаниям низкой частоты и практически не излучается антенной.
• Вопрос 7
Процесс выделения колебаний звуковой частоты из модулированных колебаний называется детектированием.
*Цитирирование задания со ссылкой на учебник производится исключительно в учебных целях для лучшего понимания разбора решения задания.
